Co oznacza kontrolka kluczyka lub samochodu z kluczem?

Kontrolka kluczyka lub samochodu z kluczem to jeden z najczęstszych, a zarazem najbardziej niezrozumianych sygnałów na desce rozdzielczej współczesnego pojazdu. Oznacza ona zazwyczaj problem z układem autoryzacji dostępu (immobilizerem), awarię elektroniki sterującej silnikiem lub po prostu przypomina o zbliżającym się przeglądzie serwisowym. Dokładna interpretacja zależy jednak od obrysu ikony oraz jej koloru.

W mojej codziennej audytorskiej praktyce motoryzacyjnej zauważyłem, że najczęstszym błędem popełnianym przez kierowców jest ignorowanie tego sygnału i mylenie krytycznych ostrzeżeń o awarii elektroniki z banalnym przypomnieniem o wymianie oleju. Prowadzi to nierzadko do nagłego unieruchomienia pojazdu w najmniej oczekiwanym momencie. Aby uniknąć kosztownych napraw, konieczne jest rozróżnienie trzech fundamentalnych typów tego powiadomienia.

Trzy główne typy kontrolek kluczyka – jak je precyzyjnie rozpoznać?

Kierowcy potocznie wrzucają wszystkie grafiki z kluczykiem do jednego worka, co jest poważnym błędem diagnostycznym. W rzeczywistości producenci samochodów stosują trzy zupełnie różne ikony, z których każda dotyczy odmiennego układu w pojeździe.

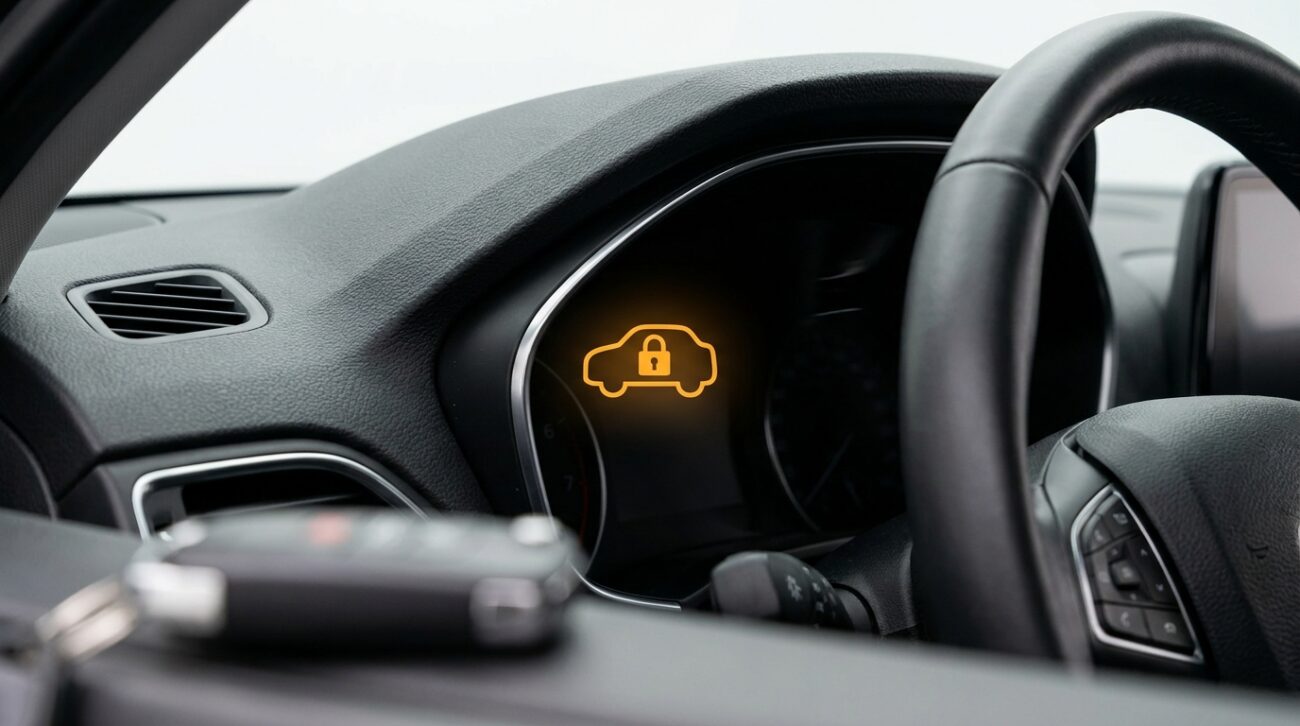

Typ A: Samochód z tradycyjnym kluczykiem (do stacyjki) lub kłódką

Ten symbol informuje o problemach z systemami antykradzieżowymi, a precyzyjniej – o braku komunikacji na linii kluczyk-immobilizer. Jeśli pojazd nie rozpoznaje transpondera umieszczonego w kluczyku, rozrusznik może kręcić, ale silnik nie odpali lub natychmiast zgaśnie, co jest standardową procedurą bezpieczeństwa [Źródło 1].

Powolne miganie tej kontrolki po zamknięciu auta jest zjawiskiem normalnym, sygnalizującym aktywną ochronę. Z kolei szybkie miganie bezpośrednio po włączeniu zapłonu oznacza krytyczny błąd autoryzacji i zablokowanie układu wtryskowego [Źródło 2].

Typ B: Samochód z kluczem płaskim (serwisowym)

Piktogram przedstawiający auto z wkomponowanym kluczem płaskim odnosi się do awarii elektroniki sterującej silnikiem, osprzętem lub układem napędowym. Komputer pokładowy wykrył nieprawidłowość w pracy podzespołów, co potwierdzają dogłębne analizy [Źródło 3]. W konsekwencji system często wymusza tryb awaryjny (limp-home mode).

Oprogramowanie ratunkowe sterownika silnika (ECU) natychmiast ogranicza dawkę paliwa oraz ciśnienie doładowania turbosprężarki. Działanie to ma na celu ochronę fizyczną silnika przed zniszczeniem, pozwalając jedynie na powolny zjazd z drogi [Źródło 1].

Typ C: Sam klucz płaski (bez obrysu samochodu)

Ikona samego klucza płaskiego dotyczy wyłącznie zaprogramowanego harmonogramu serwisowego. Jej pojawienie się to przypomnienie o konieczności wykonania rutynowego przeglądu okresowego lub wymiany oleju silnikowego, przeliczane na podstawie pokonanych kilometrów lub minionego czasu [Źródło 4]. Jak wskazują dane, marki takie jak Toyota czy Honda rezerwują ten symbol kategorycznie dla interwałów serwisowych [Źródło 5].

Znaczenie kolorów – kiedy można jechać, a kiedy wezwać lawetę?

Kolor wyświetlanej ikony jest równie ważny co jej kształt, definiując poziom zagrożenia dla bezpieczeństwa jazdy oraz kondycji podzespołów mechanicznych pojazdu.

Czego nie dowiesz się ze zwykłych poradników? Rzadkie pojęcia techniczne i sekrety branżowe

Wielu kierowców w poszukiwaniu rozwiązań trafia na ogólnikowe porady, które nie tłumaczą inżynieryjnego podłoża problemu. Aby skutecznie zdiagnozować usterkę, należy zrozumieć działanie specyficznych modułów i technologii.

Kontrolka SVS i niewidzialne usterki elektroniki

Kontrolka SVS (Service Vehicle Soon) to specyficzne rozwiązanie charakterystyczne dla marek Opel, Vauxhall i Chevrolet. Świecący się samochodzik z pionowym kluczem płaskim to właśnie wskaźnik SVS, który informuje o usterkach elektronicznych niewpływających bezpośrednio na emisję spalin [Źródło 6]. Ponieważ problem nie dotyczy spalin, na desce nie zapala się klasyczny Check Engine (kontrolka MIL), lecz właśnie SVS. Częstą przyczyną jest tu uszkodzenie układu świec żarowych lub awaria przekaźnika wentylatora chłodnicy.

Moduł CIM i BCM – prawdziwy winowajca w starszych autach

Nagłe, fałszywe uruchomienie się kontrolki immobilizera podczas jazdy często ma swoje źródło w uszkodzonych modułach zarządzających. Moduł CIM (Column Integration Module) oraz BCM (Body Control Module) to kluczowe układy sterujące, szczególnie podatne na mikropęknięcia zimnych lutów. Według statystyk technicznych, w starszych samochodach z grupy GM usterka modułu CIM odpowiada za blisko 15-20% problemów z migającą kontrolką kluczyka [Źródło 7]. Koszt profesjonalnej regeneracji lub wymiany tego modułu wynosi obecnie od 400 do nawet 1200 PLN.

Pętla indukcyjna i degradacja transpondera RFID

Komunikacja między kluczykiem a pojazdem odbywa się bezstykowo, co z czasem może prowadzić do problemów ze stabilnością sygnału. Transponder RFID to miniaturowy, pasywny układ scalony umieszczony w plastikowej obudowie kluczyka. Do działania potrzebuje energii, którą dostarcza mu pętla indukcyjna (antena immobilizera) owinięta wokół bębenka stacyjki [Źródło 8]. Awaria tej pętli sprawia, że transponder jest całkowicie głuchy, a sterownik blokuje rozruch [Źródło 9].

„Ignorowanie migającej na pomarańczowo kontrolki z kluczykiem to jak ignorowanie pierwszych objawów gorączki. Z pozoru błahy problem z zasilaniem pilota potrafi ewoluować w pełną blokadę magistrali CAN na ruchliwym skrzyżowaniu, stwarzając realne zagrożenie.” – Wniosek z ekspertyz awarii systemów Keyless [Źródło 10].

Ile kosztuje diagnostyka i naprawa błędów związanych z kontrolką klucza?

Zanim zdecydujemy się na kosztowną wizytę w Autoryzowanej Stacji Obsługi, warto zacząć od najprostszych, domowych metod eliminacji usterek. Bardzo często przyczyna problemu leży w najtańszym komponencie układu.

Około 75-80% nagłych problemów z kontrolką immobilizera (ikona z tradycyjnym kluczykiem lub kłódką) pod domem daje się rozwiązać błyskawicznie poprzez wymianę baterii w pilocie. Zazwyczaj jest to powszechnie dostępna bateria pastylkowa CR2032, której koszt wynosi zaledwie 5–15 zł [Źródło 11]. Skuteczną i równie szybką metodą prób badawczych jest użycie fabrycznego kluczyka zapasowego w celu wykluczenia uszkodzenia samego transpondera.

Jeśli problem dotyczy kontrolki typu B (auto z kluczem płaskim), absolutnie pierwszym krokiem warsztatowym musi być rzetelna diagnostyka komputerowa przy użyciu gniazda OBD-II. Koszt takiego profesjonalnego odczytu błędów w polskich warsztatach waha się obecnie w granicach 100 – 250 PLN [Źródło 12]. Dopiero na podstawie kodów błędów (np. błędów przepustnicy lub uszkodzenia skrzyni biegów) mechanik może sporządzić wiarygodny kosztorys naprawy pojazdu.

Podsumowanie

Odpowiednia reakcja na pojawienie się symbolu kluczyka na zestawie wskaźników wymaga chłodnej oceny sytuacji. Podział na ostrzeżenia immobilizera, sygnały trybu awaryjnego (SVS) i zwykłe przypomnienia serwisowe ułatwia uniknięcie paniki. Właściwe rozpoznanie problemu to oszczędność setek złotych na lawetach oraz niepotrzebnych diagnozach. Zawsze zaczynaj od najprostszych rozwiązań, jak wymiana baterii CR2032, a w przypadku aktywacji trybu „limp-home mode”, niezwłocznie kieruj się do specjalistycznego warsztatu.

Bibliografia i źródła

• [Źródło 1] Zasada działania immobilizera i blokada zapłonu (iparts.pl)
• [Źródło 2] Błędy autoryzacji układu antykradzieżowego (moto.pl)
• [Źródło 3] Awaria elektroniki sterującej silnikiem (iparts.pl)
• [Źródło 4] Interwały serwisowe na desce rozdzielczej (rankomat.pl)
• [Źródło 5] Specyfika powiadomień marek Toyota i Honda (rankomat.pl)
• [Źródło 6] Znaczenie kontrolki SVS w pojazdach (iparts.pl)
• [Źródło 7] Statystyki awaryjności modułu CIM w grupie GM (omegaklub.eu)
• [Źródło 8] Działanie i rola transpondera RFID (intercars.pl)
• [Źródło 9] Usterki pętli indukcyjnej w stacyjce (intercars.pl)
• [Źródło 10] Zagrożenia wynikające z usterek systemów bezkluczykowych (moto.pl)
• [Źródło 11] Rozwiązywanie problemów z zasilaniem pilota baterią CR2032 (moto.pl)
• [Źródło 12] Koszty diagnostyki komputerowej (jaksprawdzacauta.pl)
